鹰王耐低、高温原子灰特点

耐高、低温原子灰，是该类产品中能够经受200℃高温“烤验”的原子灰，具有超强的耐温变性和极佳的附着力。主要适用于汽车引擎盖、五金工件、静电喷涂或其他对高、低温有较高要求的底材表面。

适用底材

钢板、铁板、玻璃钢及旧漆层

施工配比

原子灰：固化剂 = 100：1.5-3 （重量比）
注：可操作时间5-7分钟（依据固化剂的比例和温度的变化而不同）

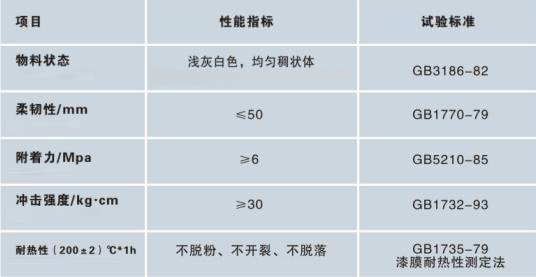

技术参数

施工工艺

底材处理：用P80-P120砂纸打磨待刮灰底材表面，去油污及水份，干燥待用。
混合待用：将主灰与固化剂按100：1.5-3混合充分，使颜色均匀一致。
刮涂：将混合好的原子灰在5-7分钟/25℃的可操作时间内，刮涂于经过处理的底材表面。
打磨：刮涂后60-80分钟/25℃，即可打磨。

注意事项

1．涂刮时若有气泡渗入，必须用刮刀彻底刮平，以确保良好的附着力。
2．要200℃高温烘烤时，也必须室温固化8-20小时后才能进行（依据室温变化）。
3．未使用完的原子灰及固化剂需密封保存，加有固化剂的原子灰不可放回原罐内。
4．存放于阴凉、干燥处，远离高温及火源，避免阳光直射。
5．储存时间：12个月/25℃。
